Kort introduksjon
Tension load cell i design av S-type er en presisjonskraftsensor som er i stand til nøyaktig å måle strekkkrefter i både industri- og laboratoriemiljøer. Den kompakte "S"-formen gjør at den kan håndtere toveis belastning samtidig som den opprettholder høy følsomhet og pålitelighet.
Trekk
1. Tension load cell er vanligvis konstruert av robust legert stål for å tåle store belastninger og motstå deformasjon over tid.
2. Har selvklebende potting (limforsegling) for å beskytte de indre belastningselementene mot fuktighet, støv og etsende stoffer.
3. Tension-lastcellen fungerer etter høy-presisjonsmotstandstøyningsprinsippet, der mekanisk forlengelse eller kompresjon endrer den elektriske motstanden for å produsere et målbart utgangssignal.
Kjernespesifikasjon
| Lasteområde | 50 kg, 100 kg, 200 kg, 300 kg, 500 kg, 1000 kg, 2000 kg, 3000 kg, 5000 kg |
| Nominell utgang (mV/V) | 2,0 ± 0,005 mV/V |
| Omfattende feil | 0,02 %FS |
| Inn-/utgangsmotstand (Ω) | 81±4/350±1 |
| Ledningsspesifikasjonslengde | Φ6 * 5m Eller tilpasset etter forespørsel |
| Kablingsmetode | Grønn---------Excitation+ Svart--------Excitation- Hvit---------Signal+ Rød ---------Signal- Gul--------Sense+ Blå-------- Sense-- Skjold ------gul (lang) |
Søknad
Spenningslastcellen brukes ofte i sementblandingsanlegg, løftesystemer, kranvekter, kabelspenningsovervåking og materialtestingsmaskiner, og sikrer nøyaktig kraftkontroll i krevende miljøer.
Modell ZH-ST5 detaljspesifikasjon
|
Kapasitet |
50 100, 200, 300, 500,1000, 2000, 3000, 5000 kg |
Materiale |
Legert stål |
|
Nominell utgang (mV/V) |
2.0 ± 0.005 |
Ikke-linearitet |
±0,02 %FS |
|
Hysterese |
±0,02 %FS |
Repeterbarhet |
±0,01 %FS |
|
Kryp (30 minutter) |
±0,02 %FS |
Null balanse |
±1,00 %FS |
|
Temperatureffekt på null |
±0,02 %FS/10 grader |
Temperatureffekt på utgang |
±0,02 %FS/10 grader |
|
Inngangsmotstand (Ω) |
381±4 |
Utgangsmotstand (Ω) |
350±1 |
|
Isolasjonsmotstand |
Større enn eller lik 5000MΩ |
Eksitasjonsspenning |
5V-15V(DC) |
|
Kompensert temperaturområde |
-10~+50 grader |
Driftstemperaturområde |
-20~+70 grader |
|
Trygg overbelastning |
150% FS |
Brytende lasting |
300% FS |
|
Kabel |
Φ6 X 5 M Eller tilpasset etter forespørsel |
Kabelfargekode |
Inndata:grønn+ svart- Utdata:hvit+rød - Sense: gul+blå- Skjold: gul (lang) Eller tilpasset etter forespørsel |

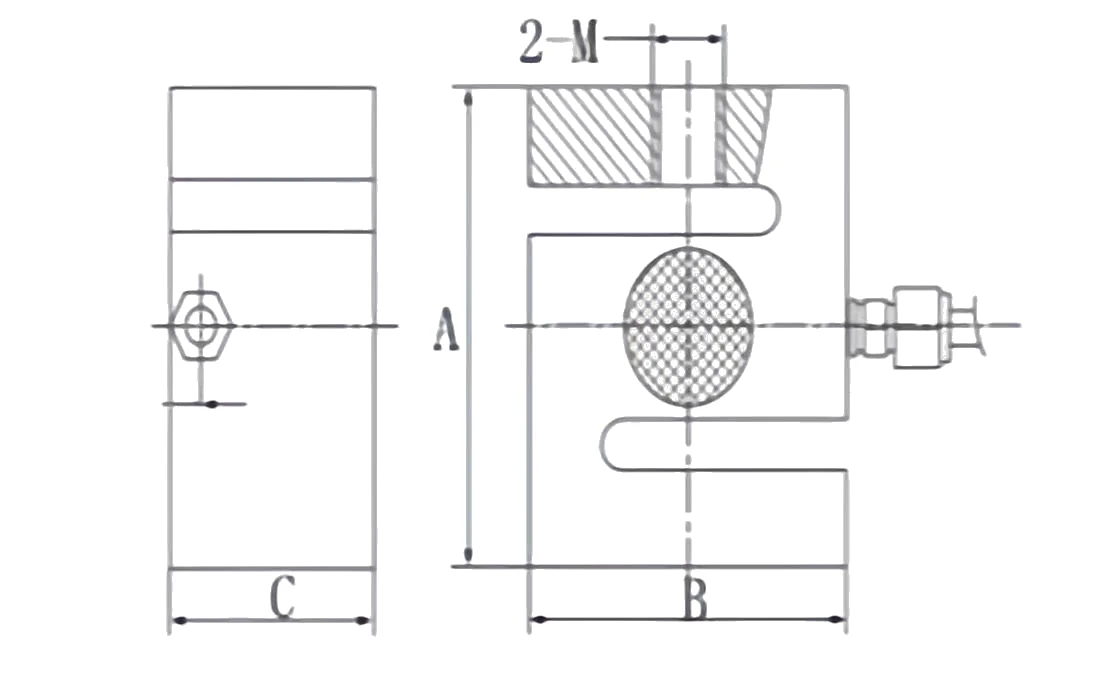

Oversiktsdiagram
Spesifikk størrelsestabell
|
Nominell belastning(kg) |
A |
B |
C |
M |
|
50/100/200 |
77 |
50.8 |
18.5 |
M10×1 |
|
300 |
77 |
50.8 |
24.4 |
M10×1 |
|
500 |
77 |
50.8 |
24.4 |
M12×1 |
|
1000 |
77 |
50.8 |
36 |
M12×1 |
|
2000 |
86 |
70 |
45 |
M16×1.5 |
|
3000 |
100 |
80 |
50 |
M18×1.5 |
|
5000 |
130 |
92 |
58 |
M20×2 |
