Kort introduksjon

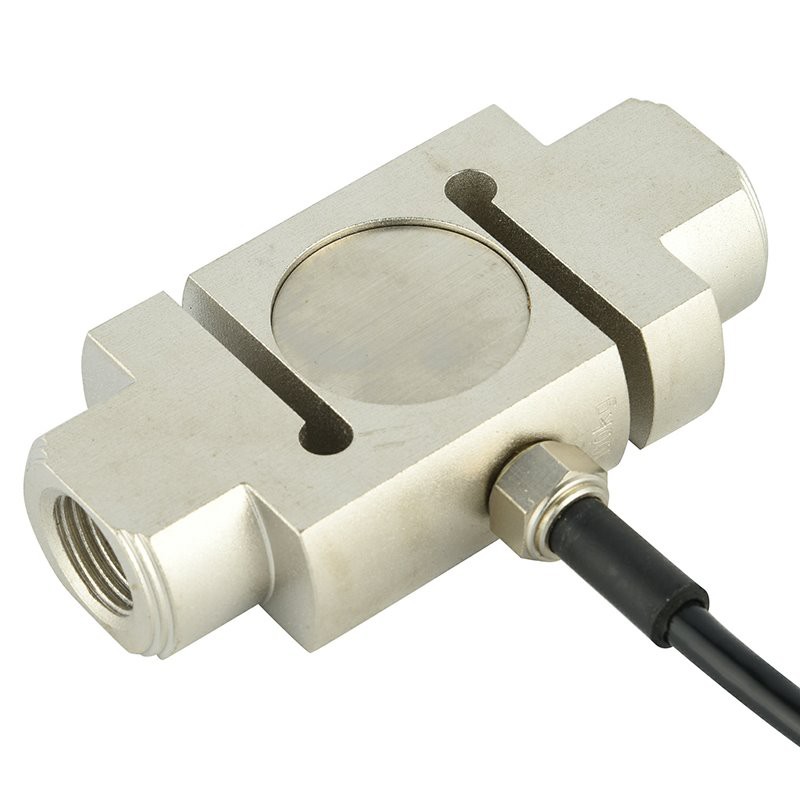

S Beam-lastcellen er en kraft-følende enhet med en "S"--formet struktur, optimert for nøyaktig måling av både strekk- og kompresjonskrefter. Den opererer etter prinsippet om strekkmålere, som oppdager deformasjon forårsaket av den påførte belastningen og konverterer den til en elektrisk utgang.
Trekk
1. Produsert av høy-legert stål eller rustfritt stål for å sikre holdbarhet og motstand mot slitasje, korrosjon eller temperaturvariasjoner.
2. Forseglet med selvklebende potting (limforsegling) for å beskytte interne komponenter mot fuktighet, støv og andre miljøforurensninger.
3. S Beam-lastcellen benytter strain gauge-teknologi for å måle mekanisk deformasjon nøyaktig, og gir stabile og repeterbare avlesninger over forskjellige kraftområder.
Kjernespesifikasjon
| Lasteområde | 100 kg, 200 kg, 300 kg, 500 kg, 700 kg, 1000 kg |
| Nominell utgang (mV/V) | 2,0 ± 0,005 mV/V |
| Omfattende feil | 0,03 %FS |
| Inn-/utgangsmotstand (Ω) | 650±10/650±5 |
| Ledningsspesifikasjonslengde | Φ 5 * 3 m Eller tilpasset etter forespørsel |
| Kablingsmetode | Rød --------Excitation+ Svart--------Excitation- Grønn-----Signal+ Hvit -------Signal- |
Søknad
S Beam-lastecellen er mye brukt i varme- og kaldepressemaskiner, materialtestingsutstyr, trakt- og tankveiesystemer, kranvekter og strekk-/kompresjonstestrigger, hvor pålitelig kraftmåling er avgjørende.
Modell ZH-ST3 detaljspesifikasjon
|
Kapasitet |
100,200,300,500,700,1000 kg |
Materiale |
Legert stål/rustfritt stål |
|
Nominell utgang (mV/V) |
2.0 ± 0.005 |
Ikke-linearitet |
±0,03 %FS |
|
Hysterese |
±0,03 %FS |
Repeterbarhet |
±0,01 %FS |
|
Kryp (30 minutter) |
±0,05 %FS |
Null balanse |
±1,00 %FS |
|
Temperatureffekt på null |
±0,05 %FS/10 grader |
Temperatureffekt på utgang |
±0,05 %FS/10 grader |
|
Inngangsmotstand (Ω) |
650±10 |
Utgangsmotstand (Ω) |
650±5 |
|
Isolasjonsmotstand |
Større enn eller lik 5000MΩ |
Eksitasjonsspenning |
5V-10V(DC) |
|
Kompensert temperaturområde |
-10~+50 grader |
Driftstemperaturområde |
-20~+60 grader |
|
Trygg overbelastning |
120% FS |
Brytende lasting |
150% FS |
|
Kabel |
Φ 5 X 3 M Eller tilpasset etter forespørsel |
Kabelfargekode |
Inndata: rød+ svart- Utdata:grønn+hvit- |

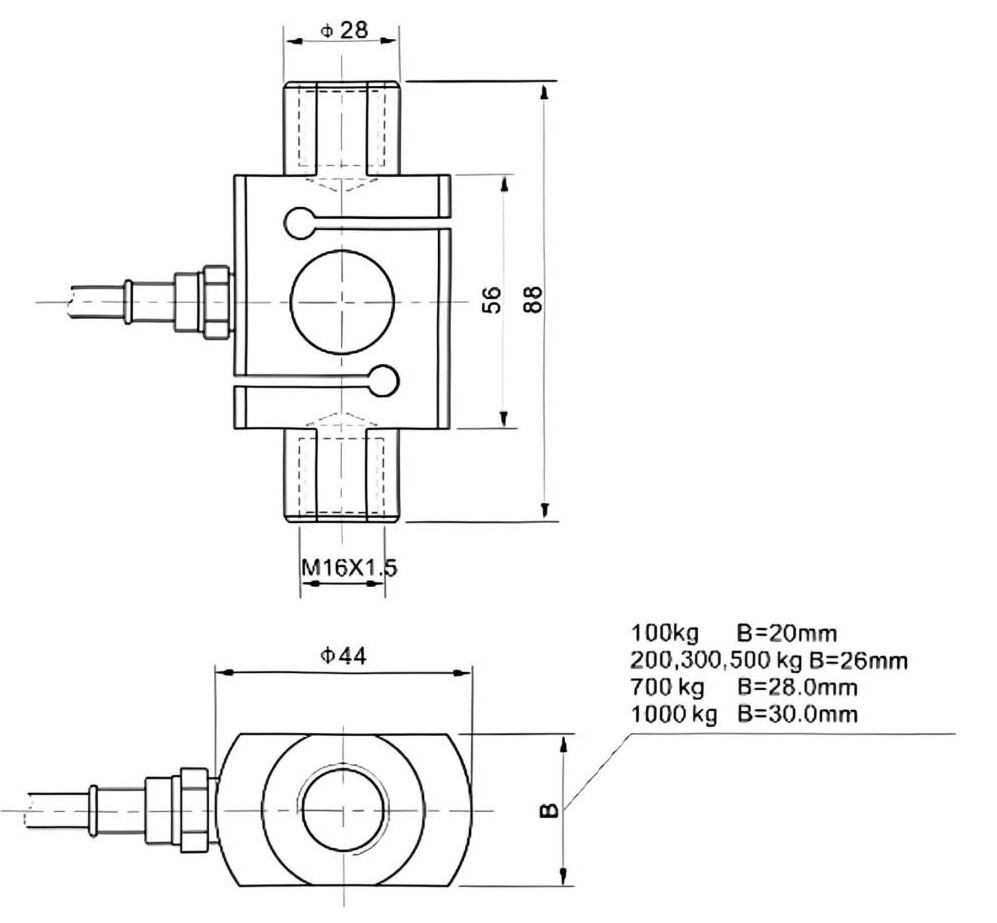

Oversiktsdiagram
