Kort introduksjon

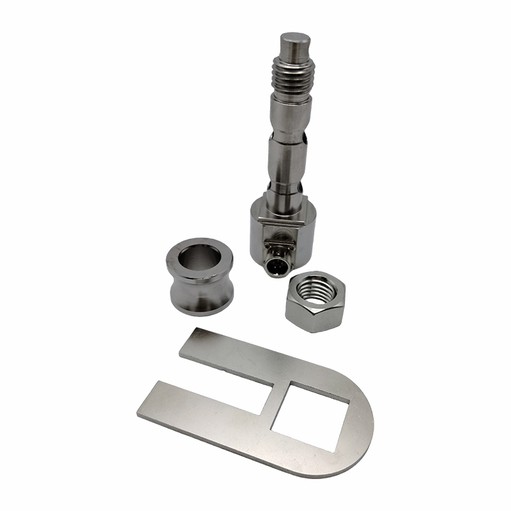

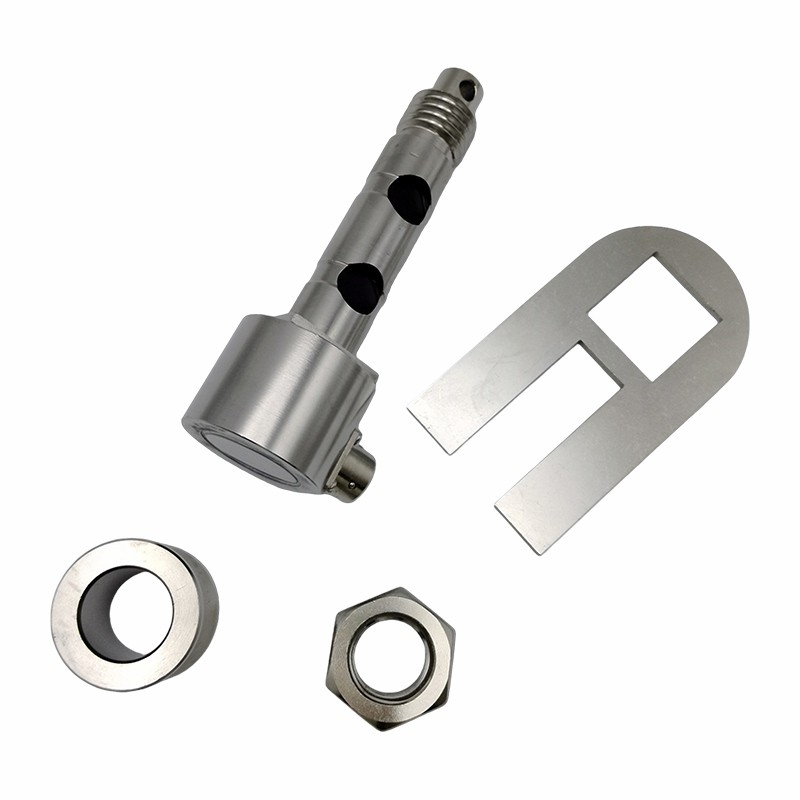

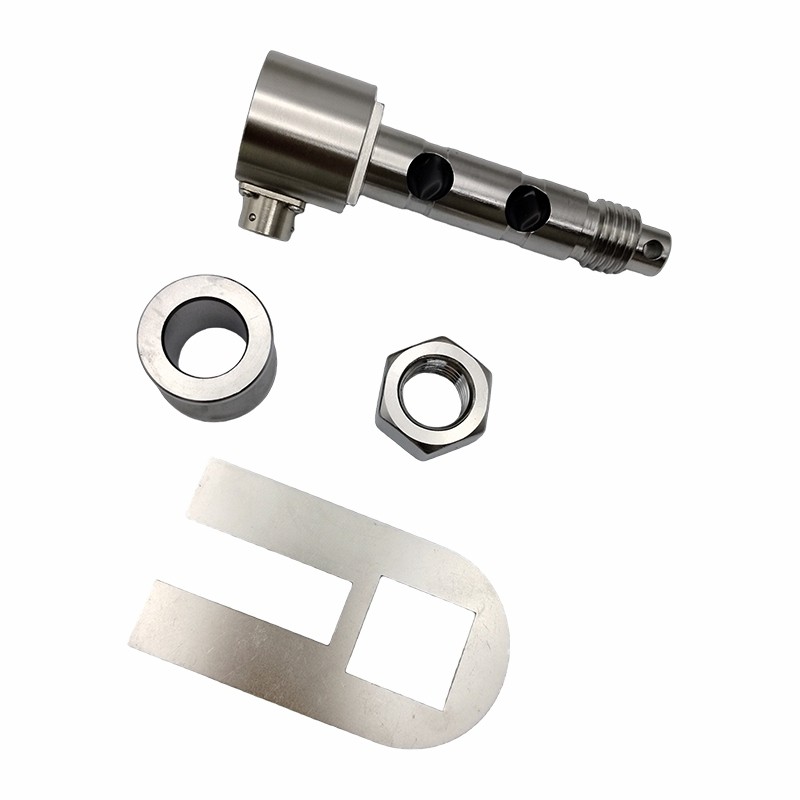

Lastcellepinnen integrerer et presisjonstøynings-måler-basert sensorelement direkte i en høy-stiftstruktur, slik at den kan måle kraft langs sin akse mens den fungerer som en funksjonell komponent i koblinger som hengsler, sjakler eller pivoter. Denne doble-designen forenkler installasjonen og muliggjør sann-innsamling av lastdata i mekaniske systemer.
Trekk
1. Konstruksjon i rustfritt stål – Produsert av førsteklasses rustfritt stål, gir lastcellepinnen utmerket korrosjonsmotstand, høy strekkfasthet og pålitelighet i aggressive miljøer som offshoreplattformer og kjemiske anlegg.
2.Epoxy Potting Forseglingsmetode – De innvendige strekkmålerne er innkapslet ved hjelp av en robust epoxy potting-teknikk, som beskytter dem mot fuktighet, vibrasjoner og mekaniske støt samtidig som signalstabiliteten opprettholdes over tid.
3. Driftsprinsipp – Basert på strekkmålerteknologi, oppdager lastcellepinnen små deformasjoner forårsaket av påført kraft, og konverterer dem til proporsjonale elektriske signaler for nøyaktig og repeterbar måling.
Kjernespesifikasjon
| Lasteområde | 3t, 5t,12t, 25t, 55t |
| Nominell utgang (mV/V) | 1,4±0,10mV/V |
| Omfattende feil | ±0,025 %FS |
| Inn-/utgangsmotstand (Ω) | 800±50/700±10 Eller tilpasset etter forespørsel |
| Ledningsspesifikasjonslengde | tilpasset etter forespørsel |
| Kablingsmetode | Rød --------Excitation+ Svart--------Excitation- Grønn-----Signal+ Hvit -------Signal- |
Søknad
Lastecellepinnen er implementert i prosesskontrollsystemer for containerkraner for å gi kontinuerlig lasttilbakemelding under løfteoperasjoner, for å sikre trygge arbeidsbelastningsgrenser og optimalisere lasthåndteringseffektiviteten.
Modell ZH-LPT408 detaljspesifikasjon
|
Kapasitet |
3,5,12,25,55t |
Materiale |
rustfritt stål |
|
Nominell utgang (mV/V) |
1.4±0.10 |
Ikke-linearitet |
±1 %FS |
|
Hysterese |
±0,025 %FS |
Repeterbarhet |
±0,025 %FS |
|
Kryp (30 minutter) |
±0,023 %FS |
Null balanse |
±1 %FS |
|
Temperatureffekt på null |
±0,025 %FS/10 grader |
Temperatureffekt på utgang |
±0,020 %FS/10 grader |
|
Inngangsmotstand (Ω) |
800±50 Eller tilpasset etter forespørsel |
Utgangsmotstand (Ω) |
700±10 Eller tilpasset etter forespørsel |
|
Isolasjonsmotstand |
Større enn eller lik 5000MΩ |
Eksitasjonsspenning |
5V-10V(DC) |
|
Kompensert temperaturområde |
-10~+50 grader |
Driftstemperaturområde |
-20~+60 grader |
|
Trygg overbelastning |
120% FS |
Brytende lasting |
200% FS |
|
Kabel |
Eller tilpasset etter forespørsel |
Kabelfargekode |
Inndata: rød+ svart- Utdata: grønn+ hvit- |
Oversiktsdiagram
Spesifikk størrelsestabell
|
Kapasitet |
A |
B |
C |
D |
E |
F |
G |
H |
1 |
J |
K |
L |
T |
|
3t |
10 |
16 |
59 |
19 |
13 |
32 |
5 |
16 |
27 |
25 |
26 |
115 |
3/4" tpi UNC |
|
5t |
10.0 |
22.5 |
80 |
25.0 |
19.0 |
42.0 |
5 |
22.0 |
36.0 |
33 |
34 |
142.5 |
1*XB tpi UNC |
|
12 t |
15.0 |
31.5 |
115 |
35.0 |
25.0 |
52.0 |
8.5 |
32.0 |
51.0 |
41 |
42 |
191.5 |
1-3/8 grader x 6 tpi UNC |
|
25t |
20.0 |
46.0 |
165 |
50.8 |
42.0 |
.63.0 |
11.0 |
46.0 |
73.0 |
54 |
55 |
266.0 |
2*x4,5 tpi UNC |
|
55t |
25.0 |
63.0 |
235 |
70.0 |
62.0 |
88.0 |
15.0 |
65.0 |
105.0 |
74 |
75 |
358.0 |
2-3/4 grader x 4 tpi UNC |
