Kort introduksjon
Kompresjonslastcellen er en kolonneformet veiesensor designet for å måle kraft som påføres langs en enkelt akse, vanligvis brukt i tunge veiesystemer-.
Trekk
1. Høy kapasitet og strukturell stivhet, noe som gjør den ideell for store belastninger.
2. Kompresjonslastcellen har utmerket motstand mot sidekrefter og belastning utenfor-aksen.
3. Kompresjonslastcellen er laget av rustfritt stål eller legeringskonstruksjon for lang levetid i
Kjernespesifikasjon
| Lasteområde |
5t-450t |
| Nominell utgang (mV/V) | 2,00±0,005 Eller tilpasset etter forespørsel |
| Omfattende feil | ±0,02 %FS |
| Inn-/utgangsmotstand (Ω) | 450±5/480±5 |
| Ledningsspesifikasjonslengde | Φ6 (7,5) X 9M Eller tilpasset etter forespørsel |
| Kablingsmetode | Rød --------Excitation+ Svart--------Excitation- Grønn-----Signal+ Hvit -------Signal- |
Søknad
Modell ZH-CT1 detaljspesifikasjon
|
Kapasitet |
5t-450t |
Materiale |
Legert stål/rustfritt stål |
|
Nominell utgang (mV/V) |
2.00±0.005 Eller tilpasset etter forespørsel |
Ikke-linearitet |
±0,02 %FS |
|
Hysterese |
±0,02 %FS |
Repeterbarhet |
±0,01 %FS |
|
Kryp (30 minutter) |
±0,02 %FS |
Null balanse |
±1,00 %FS |
|
Temperatureffekt på null |
±0,02 %FS/10 grader |
Temperatureffekt på utgang |
±0,02 %FS/10 grader |
|
Inngangsmotstand (Ω) |
450±5 |
Utgangsmotstand (Ω) |
480±5 |
|
Isolasjonsmotstand |
Større enn eller lik 5000MΩ |
Eksitasjonsspenning |
5V-10V(DC) |
|
Kompensert temperaturområde |
-10~+50 grader |
Driftstemperaturområde |
-20~+60 grader |
|
Trygg overbelastning |
120% FS |
Brytende lasting |
150% FS |
|
Kabel |
Φ6 (7.5) X 9M Eller tilpasset etter forespørsel |
Kabelfargekode |
Inndata: rød+ svart- Utdata: grønn+ hvit- |

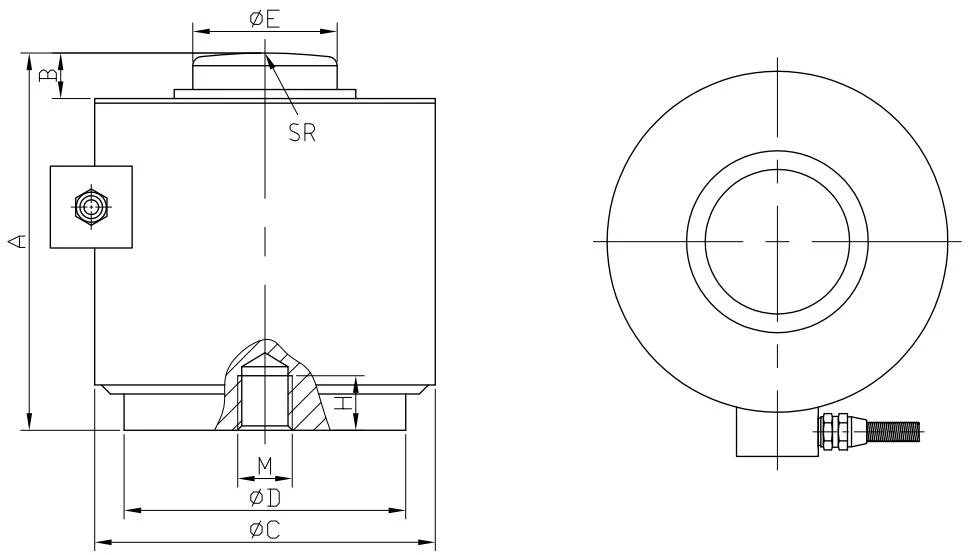

Oversiktsdiagram
Spesifikk størrelsestabell
|
Vurdert laste(t) |
A |
B |
C |
D |
E |
M |
H |
SR |
|
5-20t |
83.0 |
10.0 |
75.0 |
62.0 |
31.8 |
M12×1.75 |
13.0 |
125.0 |
|
45-60t |
127.0 |
14.0 |
100.6 |
88.6 |
59.0 |
M20×1.5 |
18.0 |
152.0 |
|
90-180t |
184.5 |
26.0 |
150.6 |
134.4 |
80.0 |
M20×1.5 |
25.0 |
400.0 |
|
225t |
229.0 |
26.0 |
164.0 |
148.0 |
93.7 |
M20×1.5 |
25.0 |
400.0 |
|
300-450t |
304.8 |
26.0 |
177.0 |
165.1 |
139.7 |
M20×1.5 |
32.0 |
1143.0 |
